新闻中心
更多+联系方式
更多+路面沥青贴缝带及其生产技术
沥青路面在高速公路所使用的路面中占据主导地位（85%以上）。

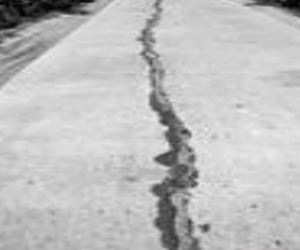

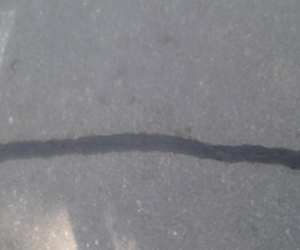

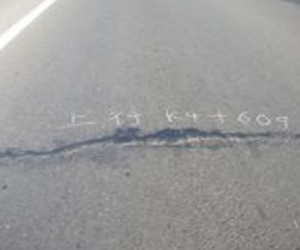

但其有抗弯拉强度低、温度稳定性较差等缺点，裂缝是普遍存在的问题。裂缝因有雨、雪水的渗入，使路面承载力下降，超载车辆荷载又加快裂缝产生及扩大，产生唧浆、台阶、网裂、塌陷等病害，导致路面破坏。因此，及时有效地对裂缝进行处理，是确保沥青路面使用性能、寿命的重中之重，同时也是预防性养护的关键环节。寒冷地区因地域气候等因素影响，开裂现象更加突出。

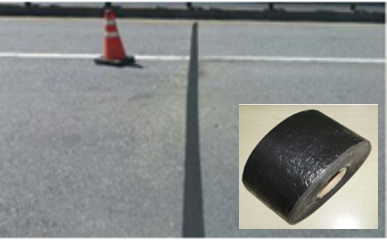

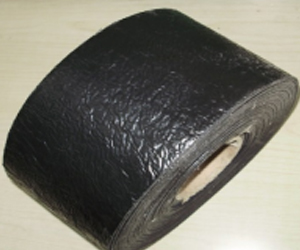

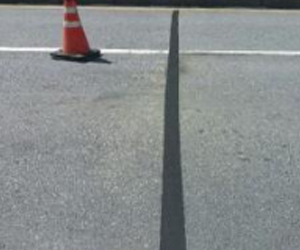

我司开发了一种新型高性能路面沥青贴缝带及其生产技术：
1）用改性剂对废橡胶粉进行活化处理，使海岛结构的材料体系中的独立的橡胶颗粒形成弹性班互穿网络（SEMI-IPN），赋予了材料的高性能化（高强、高弹、高流变、高亲合性、耐老化）；
2）采用独特的纤维絮（层）骨架，有更高的温变尺寸稳定性和增强作用及与主体材料的相容性，且成本低廉；
3）极为简便、稳定可靠的制造工艺，仅通过混合釜和炼胶机即可制造路面贴缝带产品。
贴缝带技术指标
检验项目 | 技术指标 | 检验标准/方法 | ||
针入度（25℃，100g，5s） | 0.1mm | 80~100 | JTJ 052-2000/T0604 | |
针入度指数PI | ≥ | -1.0/1.2 | JTJ 052-2000/T0604 | |
耐热度（℃） | ≥ | 80 | GB/T328.11-2007 | |
低温柔性（℃） | ≤ | -40 | GB/T328.14-2007 | |
延度（5cm/min，5℃） | ≥（cm） | 50 | JTJ 052-2000/T0605 | |
软化点（环球法） | ≥（℃） | 75 | JTJ 052-2000/T0606 | |
运动粘度（135℃） | ≤（Pa.s） | 3 | JTJ 052-2000/T0625 | |
沥青粘接度 | 合格 | ASTM D3407 | ||
拉力（N/50mm） | ≥ | 450 | GB23441-2009 | |
延伸率（%） | ≥ | 90 | GB23441-2009 | |
钉杆撕裂强度(N) | ≥ | 250 | GB/T328.18-2007 | |
剪切性能（N/mm） | ≥ | 2.0 | JC840-1999 | |
弹性恢复（%） | ≥ | 50 | JTJ 052-2000/T0662 | |
薄膜烘箱老化TFOT后（163℃，5h） | ||||
质量变化（%） | 最大 | 1.0 | JTJ 052-2000/T0610 | |
针入度比（25℃） | ≥（%） | 65 | JTJ 052-2000/T0604 | |
延度（5cm/min，5℃） | ≥（cm） | 30 | JTJ 052-2000/T0605 | |
|
|
|
|
|
|
