国内气盾闸中活动闸坝及翻板闸门基本原理是什么呢?

发布时间:2021-11-16 点击量:1807

  国内气盾闸中活动闸坝翻板闸门基本原理是什么呢?作为行业内的人士,你们都清楚吗?今天我们就来为您进行一个详细的讲解,希望我们的讲解可以帮助到你们!

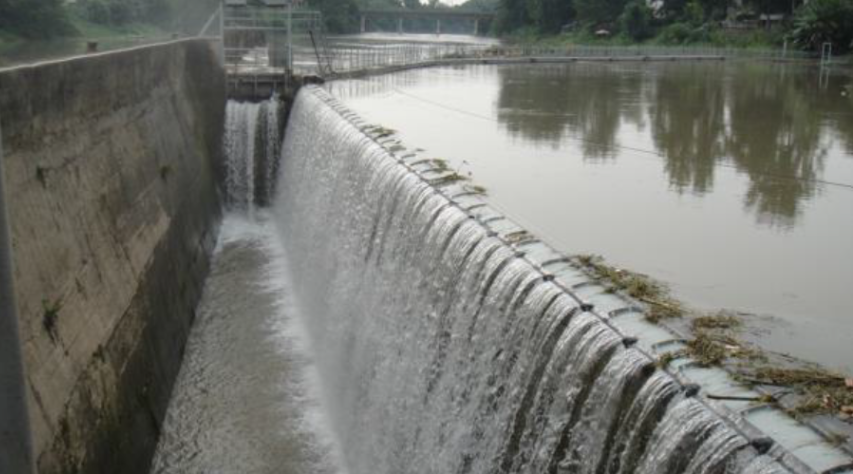

  现在应用较为广泛的翻板闸门即为水力自控翻板闸门,其工作原理是杠杆平衡与转动,具体来说,水力自控翻板闸门是利用水力和闸门重量相互制衡,通过增设阻尼反馈系统来达到调控水位的目的:






  当上游水位升高则闸门绕“横轴”逐渐开启泄流;反之,上游水位下降则闸门逐渐回关蓄水,使上游水位始终保持在设计要求的范围内。举个例子,滚轮连杆式翻板闸门是一种双支点带连杆的闸门,由面板、支腿、支墩、滚轮,连杆等部件组成,根据国内气盾闸门水位的变化,依靠水力作用自动控制闸门的开启和关闭。



  当上游来流量加大,国内气盾闸门上游水位抬高,动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时,闸门自动开启到倾角,直到在该倾角下动水压力对支点的力矩等于门重支点的力矩,达到该流量下新的平衡。流量不变时,开启角度也不变。而当上游流量减少到特定程度,使门重对支点的力矩大于动水压力与各种阻尼对支点的力矩时,水力自控翻板闸门可自行回关到特定倾角,从而又达到该流量下新的平衡。



  综上所述,国内气盾闸中的两种坝体我们就介绍到这里了,希望我们的讲解可以帮助到你!
